Вследствие развития науки и техники, а также изучения природы силовых полей, в нашу жизнь вошло электричество, без которого сегодня просто невозможно прожить.
Если в современном мире вдруг пропадает возможность подключиться к источнику электропитания, человек становится практически беспомощным, потому что практически все блага в квартире, да и не только зависят от подачи тока. Однако, с целью бесперебойного использования данного физического явления, стоит разобраться в его природе и способах гарантировать эту бесперебойность. В этой статье мы расскажем о том, что такое кабельные линии электропередач.

Кабельная линия электропередач

Кабельная линия электропередачи (КЛЭП) – это проводник электрической энергии, состоящий из одного или нескольких кабелей, упакованных в изоляционный материал. Прокладывают их несколькими различными методами, которые чаще всего обусловлены территориальными, архитектурными, экономическими и эксплуатационными особенностями места, где будет осуществлена прокладка. Отсюда вытекает и материал, из которого создана изоляция. Самое важная ее задача – гарантировать защиту проводника от влаги, действия кислот и механических повреждений, а в условиях эксплуатации человеком – для безопасного его использования.
Чаще всего кабельные ЛЭП представляют собой несколько линий, монтируемые близко друг к другу в параллельном направлении. Длина кабеля не всегда удовлетворяет требованиям, поэтому между участками ставят специальные соединительные муфты. Стоит отметить, что встречаются кабельные линии электропередач с маслонаполнением, следовательно, такие сети имеют в своей комплектации особую маслонаполнительную аппаратуру и систему сигнализации, реагирующую на уровень давления масла внутри кабеля.

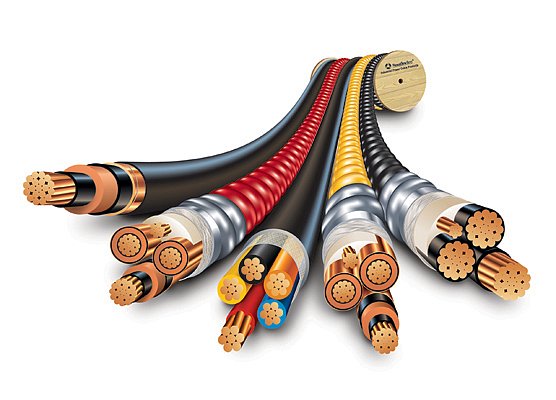

Сам электрический кабель может быть из меди, алюминия, стали, золота или серебра, а также из сплава перечисленных материалов.
Кабель классифицируют по:

  • диаметру сечения
  • числу жил
  • изоляционному материалу.

По типу прокладки кабельные ЛЭП делятся на:

  • подземные
  • подводные
  • по сооружениям.

В двух первых позициях все понятно. Разберемся, что значит «по сооружениям»:

  • кабельные туннели – это особые закрытые коридоры, в которых осуществляется прокладка кабеля по имеющимся опорным конструкциям. В подобных туннелях люди могут свободно передвигаться, реализуя монтаж, ремонт и обслуживание электролинии
  • кабельные каналы зачастую бывают заглубленные или частично заглубленные каналы. Их прокладывают и в земле, и под напольными основаниями, и под перекрытиями. Они представляют собой небольшие каналы, передвигаться по ним нет никакой возможности. Для проверки или демонтажа необходимо будет демонтировать перекрытие
  • кабельная шахта является вертикальным коридором, имеющим прямоугольное сечение. Шахты бывают проходными, то есть, с возможностью помещаться в нее человеку, для чего в ней обязательно есть лестница. В непроходной шахте ремонт кабельной линии можно осуществить только сняв одну из стенок сооружения
  • кабельный этаж представляет собой техническое пространство, чаще всего высотой 1,8 м, оборудованное снизу и сверху плитами перекрытия
  • монтаж сети линий электропередач кабельного типа может осуществляться и в зазор между плитами перекрытия и полом в помещении
  • блок для кабеля является сложным сооружением, которое состоит из труб прокладки и пары колодцев
  • камера – это сооружение под землей, которое закрыто сверху железобетонной плитой. В ней осуществляется соединение участков кабельной ЛЭП при помощи муфт
  • эстакада представляет собой горизонтальное или наклонное сооружение открытого типа. Она бывает надземной или наземной, а также проходной или непроходной
  • галерея аналогична эстакаде, только закрытого типа.

Без названия (3)Изоляция для кабельных ЛЭП бывает:

  • твердая. К этой категории относят оплетки из полимеров, к примеру, поливинилхлорид, сшитый полиэтилен, этилен-пропиленовая резина, а также прочие виды, из них промасленная бумага, резино-бумажная оплетка
  • жидкостная. В этой категории используется нефтяное масло.

Плюсы и минусы

Из достоинств кабельных линий перед воздушными стоит отметить следующие факты:

  • электрическая сеть, созданная из кабельной линии более компактна. Использование таких линий помогает сохранить окружающий ландшафт и более рационально пользоваться поверхностью земли
  • более высокий уровень надежности передачи электрической энергии. Кабельные линии более стойкие к действию окружающей среды, таким погодным явлениям, как сильный ветер, снег, обледенение, падение деревьев на провода
  • кабельные линии отличаются более низким уровнем электромагнитного излучения в сравнении с воздушными, а значит мене опасны для окружающей среды
  • низкие расходы на техническое обслуживание линий электропередач.

Из минусов можно отметить:

  • изначально создание кабельной линии более затратное мероприятие, чем воздушной. Чем выше напряжение линии, тем выше будет стоимость. Кабельная линия напряжением 110 кВ примерно в 4-5 раз дороже воздушной, а вот кабельная линия 500 кВ будет дороже воздушной уже в 18-20 раз
  • более сложный поиск и устранение повреждений на кабельных линиях. Мероприятия по ремонту более трудоемки и затраты
  • при условии одинакового сечения, пропускная способность кабельных линий ниже, чем у воздушных линий.

Где используются?

Чаще всего, кабельные линии используют в таких местах, где по техническим или эстетическим соображениям использование воздушных линий нереально. Главные сферы применения кабельных линий:

  • внутренние электрические сети зданий и сооружений
  • электрические сети городов и поселков, с напряжением не более 20 кВ в районах застройки зданиями от 4 этажей и более, а также электрические сети напряжением 110кВ и выше мегаполисов и крупных городов
  • электрические сети внутреннего электроснабжения на промпредприятиях, на территории которых присутствуют здания и производственные помещения
  • электрические сети, которые идут через парковые зоны, скверы, сады.

Эксплуатация линий электропередач

Устройство линии электропередачи, а также ремонт ЛЭП любых конструкций, проводятся исключительно при соблюдении техники безопасности. Эксплуатация любых линий проводится только при условии, что все функционирует исправно.
В процессе технического обслуживания, прежде всего, осуществляется осмотр на предмет наличия видимых повреждений. Ими могут быть - повреждение целостности изоляционного покрытия и выход на поверхность высоковольтного кабеля. Кроме этого, специалисты проверяют все соединения. Следующим этапом является измерение сопротивления в жилах, а также в местах их соединения и крепления проводов. Последним этапом проверяют колодцы кабельных линий и все функциональные элементы в них.
Также специалисты осматривают близлежащюю территорию и деятельность, которая на ней ведется. Они обязательно проверяют установлены ли знаки, указывающие на присутствие ЛЭП в этой местности.
Все монтажные работы по установке ЛЭП осуществляют в два главных этапа:

  • подготовительный
  • непосредственно монтаж, проводимый на трассе.

Пожарная безопасность

Все оборудование линий электропередач должно быть высокого качества. Очень важно соблюдение всех правил пожарной безопасности.
Температура внутри кабельных каналов (тоннелей) в летний период не должна быть более чем на 10 °C выше температуры окружающей среды.
Как показывает практика, в процессе реального пожара в кабельных туннелях температура поднимается свыше 600 °C. Это можно объяснить тем, что в реальных условиях горит кабель, который долгое время подвергается токовой нагрузке и изоляция которого прогревается изнутри до температуры выше 80 °C. Возгорание может произойти одновременно в нескольких местах. Это связанно это с тем, что кабель пребывает под нагрузкой и eгo изоляция прогревается до температуры, близкой к температуре самовоспламенения.
Долгое время в кабельных помещениях использовали установки пенного тушения. Но опыт использования выявил несколько недостатков:

  • недолгий период хранения пенообразователя и невозможность хранения их водных растворов
  • неустойчивость в эксплуатации
  • трудоемкая наладка
  • нужен особый уход за устройством дозировки пенообразователя
  • быстро разрушается пена в условиях высокой (примерно 800 °C) температуре среды во время пожара.

Исследования показывают, что распылённая вода отличается более высокой огнетушащей способностью в сравнении с воздушно-механической пеной, поскольку она отлично смачивает и охлаждает горящие кабели и строительные конструкции.
