Промышленные предприятия изготавливают большое количество различной кабельной продукции. Достаточно востребованным продуктом является провод ПУНП. В этой статье мы расскажем о том, для чего он предназначен, каких видов бывает и перечислим главные характеристики.

Провод ПУНП, расшифровка

Для удобства реализации монтажных работ, подключения проводов к источникам питания в распределительных щитах, к розеткам и осветительным приборам, согласно нормам ПУЭ, создается цветная изоляция. Применяются разные цвета, например, красный, синий, белый, черный, желто-зеленый. Правила определяют, что:

  • синяя или черная изоляция должна быть подключена к нейтральной шине
  • красная, белая, коричневая изоляция ведет к фазам
  • желто-зеленая - к заземляющему контуру.

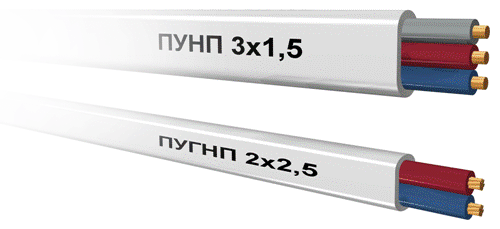

Помимо маркировки проводов цветной изоляцией, на внешней ПВХ оболочке должна быть указана марка и тип провода, к примеру ПУНП – 2Х4, значит:

  • П — провод
  • УН – универсального назначения
  • П – плоской формы.

Цифры 2х4 означают, что в нем 2 жилы, а площадь сечения проводов составляет 4 мм2. По числу жил и сечению можно определить, в каких именно сетях данный вид провода можно использовать.

Провод ПУНП, применение

ПУНП используется для монтажа и подключения осветительных и розеточных сетей в жилых, административных и промышленных объектах, для подключения слаботочных приборов напряжением не более 250 В. Его можно монтировать разными методами:

  • метод открытой проводки
  • в кабельканале
  • в гофрированной трубе
  • в штробах под штукатуркой
  • по воздуху между опорами на стальных тросах
  • под землей в пластиковых, металлических или асбестовых трубах.

При любом из указанных методов, главное, придерживаться всех требований, предъявляемых ПУЭ к каждому виду проводки. В ряде случаев Правила устройства электроустановок не разрешают использования открытой проводки ПУНП, в банях, бассейнах и прочих влажных помещениях. Для этого специалисты советуют применять провода с резиновой изоляцией, ПУГНП или ПРГН, которые характеризуются более высоким уровнем защиты от влаги. Иногда встречаются и другие ограничения, которые связаны с технологическими процессами на производствах.

Конструктивные и технические особенности

Внутри провода ПУНП расположены монолитные изолированные медные жилы. Изоляция осуществляется при помощи негорящего ПВХ пластиката. Кроме этого, присутствует вторичная изоляция, которая представлена внешним слоем ПВХ пластиката. Такая конструкция позволяет создать плоский провод. В конструкции может присутствовать разное число проводов: от 2 до 5. Сечение может составлять от 0,75 мм2до 6 мм2.
Для производства используют сплавы меди ММ, потому что медь - мягкий металл. Таким образом провода получаются гибкие и способны выдержать большое количество перегибов.
Кабели ПУНП можно применять в диапазоне температур от – 25 ̊С до + 45 ̊С, показатели уровня влажности при этом могут достигать 98%. В процессе проведенных исследований установили, что между жилами провод выдерживает в течении 1 минуты 1.5 тыс. вольт. Если соблюдать все допустимые режимы работы, то провод выдерживает 5 тыс. часов непрерывной эксплуатации.

Как правильно выбрать провод ПУНП

Согласно современным требованиям проводка в сооружениях ведется по трехпроводному чертежу, в котором присутствуют фазный, нулевой и заземляющий провод. Следовательно, чтобы сделать качественный монтаж розеток и осветительных приборов нужно выбирать как минимум ПУНП с тремя проводами. Помимо этого, стоит принять во внимание уровень мощности и токовые нагрузки, потребляемые подключаемым электрооборудованием. Именно этим определяется необходимая толщина и площадь сечения проводов.
В интернете можно найти заранее рассчитанные таблицы отношения мощности и токовых нагрузок к сечению проводов. Например, такие:

Характеристика провода пунп
Учитывая статистические данные и многолетний практический опыт, то для монтажа розеточной группы, к которой будут подключены стандартные бытовые приборы, утюг, холодильник, телевизор, микроволновая печь, понадобится ПУНП – 3х2.5 мм2. Но, для приборов потребляемых много мощности, к примеру, сплит – систем, кондиционеров, нагревательных котлов с тэнами, электроплит, нужно монтировать от РЩ отдельные линии, и сечение проводов выбирать 4-6 мм2.
Чтобы сэкономить немного средств, можно для частного жилья применить двухпроводный ПУНП сечением 0.75 – 1,5 мм2. Зачастую люстры, бра и прочие конструкции светильников оснащены пластиковыми корпусами и заземляющий провод просто некуда подключать.
Для административных и производственных помещений осветительные приборы выбирают чаще всего массивные с металлическим корпусом и большим числом мощных ламп, поэтому все нормативы стоит строго соблюдать. Перед началом работы нужно обязательно посчитать количество осветительных приборов, потребляемую ими мощность и выбрать необходимое сечение. Конечно же, нужно подключать корпуса светильников к заземляющему проводу.

Плюсы и минусы проводов ПУНП

Как мы уже говорили провод имеет плоскую форму. Такая характеристика провода ПУНП является очень удачной для монтажа проводки в помещениях, а двойная изоляция и широкий выбор диаметров сечения, а также количества жил привлекают потребителей.
Тем не менее, есть и проблемы. Главная проблема заключается в том, очень многие производители производителей не соблюдают технологий производства. Вследствие этого продукция не соответствует заявленным техническим характеристикам. Согласно статистическим данным, 80% ПУНП продающегося сегодня в стране является бракованным. Пожарники предоставляют свои данные, согласно которым 60 % пожаров, возникших вследствие неисправности электропроводки, возникают в сетях, проложенных проводом ПУНП.
Такую печальную статистику можно объяснить несовершенным законодательством, ведь ТУ 16.К13-020-93 позволяет выпускать провода сечением до 30% меньше. Именно этой лазейкой активно пользуются недобросовестные производители. Продукция, промаркированная сечением 2,5 мм2 может в на самом деле оказаться 1,75 мм2. Если подобный провод будет проложен в сети с нагрузкой, рассчитанной на сечение 2.5 мм2, то велика вероятность оплавления проводов и изоляции, что и становится причиной короткого замыкания и пожара.
ГОСТом 23286-78 установлено, что наименьшая толщина изоляционного слоя ПВХ на проводах не должна быть меньше, чем 0.4-05 мм, однако, ТУ 16.К13-020-93 полностью противоречит этому и разрешает делать толщину изоляции 0.3 мм. Вследствие этого в значительной степени снижается уровень безопасности эксплуатации таких проводов. Специалисты советуют перед покупкой обязательно внимательно проверить эти характеристики.
Провод пунпТакже стоит отметить, что согласно заявленной информации, изоляционное покрытие создано из не горючего состава, но на самом деле изоляция прекрасно горит. Кроме этого, часто состав сплава, из которого делают провода, содержит заниженный процент меди. Но этот параметр, к сожалению, не получится проверить на месте, такую информацию может предоставить только специальная лаборатория. Невзирая на перечисленные недостатки, низкая стоимость очень привлекает покупателей.
Для правильного вычисления размера сечения, необходимо измерять диаметр при помощи штангенциркуля и возвести эту цифру в квадрат. Далее полученное число нужно умножить на 0,785. Толщину изоляционного слоя рассчитывают следующим образом:

  • измерять диаметр токопроводящей медной жилы
  • измерять диаметр провода с изоляцией
  • вычислить разницу между этими параметрами, это и будет толщина изоляционного слоя.

Гарантийный срок практически все производители устанавливают в пределах 15 лет.

Чем заменить провод ПУНП

Существуют более дорогие, но и более надежные аналоги проводов ПУНП:

  • NYM(НУМ) – провод круглой формы, который имеет две изоляционные оболочки. При этом внешняя является негорючей ПВХ, а внутренняя мелорезиновая. По факту перед вами провод с тройной изоляцией. Такую продукцию выпускают фирмы Севкабель и Конкорд
  • ВВГ – конструкция такого провода практически не отличается от ПУНП, жилы являются одноволочными, имеют двойную ПВХ изоляцию. Кабель может быть круглым или плоским, а изоляция содержит негорючие добавки
  • ПВС – такой кабель имеет круглую форму. Кроме этого, он довольно гибкий, его провода многожильные, присутствует двойная ПВХ изоляция.

Какие ошибки можно допустить в процессе монтажа?

Неопытные или недобросовестные мастера часто совершают следующие ошибки:

  • не проверяют важные характеристики во время покупки, к примеру, толщину изоляции, сечение проводов. Также обязательно необходимо осуществить проверку целостности изоляции и прозвонить жилы мультиметром
  • в процессе укладки кабеля в штробах и на подвесных тросах не нужно с силой пережимать кабель крепежными элементами. Это может стать причиной короткого замыкания
  • бывают случаи, когда подключают ПУНП с одножильными проводами к розеточной вилке от бытовых приборов. Это делать запрещено в случае с подключением подвижных элементов, во время пользования жилы могут поломаться от частых перегибов. Для такой работы стоит приобретать многожильные гибкие провода марки ПУГНП
  • иногда для монтажа проводов в кирпичных или бетонных стенах, еще не покрытых штукатуркой, мастера делают штробы. Однако, это является лишней и трудоемкой работой, конструкция ПУНП плоская, его нужно просто закрепить пластиковыми дупель – хомутами и заштукатурить.
