Такой продукт, как провод ШВВП широко используется в бытовой сфере. Он применяется как шнур для бытовой техники или как удлинитель. Тогда как в производстве и для питания мощных потребителей данный вид провода почти не используется, а если и используется, то лишь для кратковременного питания. В этой статье мы расскажем более подробно о проводе ШВВП.

Провод ШВВП, расшифровка

Начнем с описания маркировки провода, поскольку она позволяет не только узнать назначение, но и предоставляет много информации о структуре и конструкции провода:

  • первая буква – Ш, обозначает слово «шнур». Шнур отличается от стандартного провода более высоким уровнем гибкости, и обязательным наличием изоляции. А вот провода не всегда имеют изоляцию
  • вторая буква – В говорит покупателю о структуре изоляции шнура. «В» - это виниловая изоляция, которую иначе называют ПВХ пластиком
  • третья буква - «В» сообщает, что шнур этой марки оснащен двойной изоляцией. Другими словами, можно сказать, что такой шнур содержит оболочку из винила. Если в составе шнура имеются нескольких проводов, то первый слой изоляции обволакивает сам проводник, а второй все вместе проводники шнура
  • четвертая буква – П обозначает, что шнур имеет плоскую форму. А это значит, что все жилы провода находятся параллельно независимо от их количества. Помимо плоского расположения жил, они могут быть и скрученными, для придания шнуру круглой формы
  • кроме главных четырех букв инструкцией допускается нанесение еще одной дополнительной прописной буквы к маркировке провода. Это могут быть буквы «н», «л», «т» или «нг», в современной маркировке приобретающий форму «LS».

Если к основной маркировке добавлена буква «л», то в проводнике используется лужёная медь. Такой состав дает возможность уменьшить вероятность коррозии меди, а также упрощает его пайку.
Дополнительная буква «н» означает, что недопустимо армировать этот шнур неразборной арматурой. То есть, к этим проводам нельзя припаивать несъемные вилки или розетки. Они могут быть прикреплены к проводу исключительно на клеммы.
Если в маркировке присутствует буква «т», значит шнур повышенную температурную стойкость. Именно такой провод подходит для использования в горячих, и даже влажных помещения. Однако, стоит обратить внимание, что даже этот провод нельзя использовать под прямыми солнечными лучами. Да и вообще, любые шнуры, имеющие виниловую изоляцию, крайне плохо переносят прямые солнечные лучи.
Провод марки ШВВП дополнительно может быть промаркирован буквами «нг» или «LS». Наличие таких букв говорит о том, что провод является не горючим и отличается низким процентом дымо- и газовыделения.

Характеристики провода ШВВП

Очень важными параметрами в процессе выбора шнура можно назвать сечение, число жил и в некоторых случаях окраску провода. Рассмотрим эти параметры более детально.
Первым делом обсудим сечение. Согласно ГОСТ 7399 – 97 ШВВП провода могут выпускаться сечением в 0,5 мм2 или 0,75 мм2. Более крупное сечение токоведущих частей для этой марки провода не предусмотрено. Следовательно, и номинальные токи для шнуров такого типа не очень большие.
Стоит обратить, что сегодня в строительных магазинах можно найти провода ШВВП, имеющие сечение жил в 1, 1,5, 2,5, 4 и даже 6 мм2. Однако, такие шнуры не нормируются ГОСТ 7399 – 97, а следовательно, к ним очень редко можно применять перечисленные ниже характеристики.

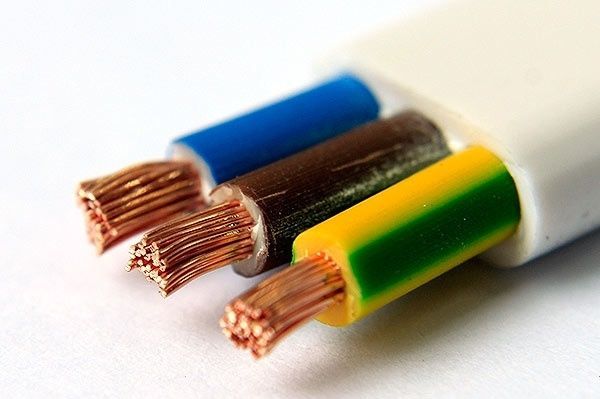

Провод шввпЕще одна важная характеристика – это число токоведущих жил. В упомянутом выше нормативном документе прописано, что данная марка провода может быть изготовлена с двумя или тремя жилами. Размер сечения этих жил составляет 0,5 или 0,75 мм2.
Чтобы повысить гибкость шнура, каждую жилу провода делают из нескольких проволок. К примеру, по ГОСТ 22483 – 77 для рассматриваемого нами шнура, в каждой жиле должно быть не меньше 7 проволок. В тоже время диаметр каждой проволоки не должен превышать 0,33 мм для жил сечением 0,5 мм2, и 0,38 мм для жил сечением 0,75 мм2.
Теперь поговорим о толщине изоляции. Этот параметр не зависит от размера сечения и числа жил в шнуре. В любом проводе ШВВП толщина слоя изоляции жилы не должна быть меньше 0,5 мм. Толщина слоя оболочки должна быть еще больше, этот параметр должен превышать 0,6 мм.
Зачастую оболочку создают стандартного белого цвета и только в редких случаях ее создают черного цвета. А вот жилы провода производят в широкой цветовой гамме, которая прописана в документе ГОСТ7399 – 97. Стоимость провода не зависит от цветовой гаммы жил провода.
При выборе провода для бытовых целей, стоит отдавать предпочтение проводам с расцветкой, которая соответствует нормативам ПУЭ. В схеме однофазной трехпроводной сети одна из жил должна быть голубого цвета, вторая желто-зеленая, а третья может быть любого другого оттенка. В схеме однофазной двухпроводной сети нулевой провод должен быть голубого цвета, а фазный проводник - любого оттенка.
Характеристики провода шввпТехнические параметры любого провода специалисты делят на механические и электрические. К механическим параметрам можно отнести:

  • гибкость. Это, пожалуй, самое важное преимущество ШВВП. Минимальный радиус изгиба равняется 5 диаметрам кабеля. Стоит отметить, что шнур плоский и диаметр определяется по наименьшему значению. Это довольно высокий показатель
  • высокий уровень стойкости к многократным изгибаниям – разгибаниям. Эта цифра колеблется в пределах 30 тысяч циклов
  • тем не менее, изгибание шнура негативно отражается на его свойствах. Вследствие этого гарантийный срок на провода, которые регулярно подвергаются изгибанию, достигает лишь двух лет. А вот провод ШВВП, который не подвергается эксплуатационному изгибанию, имеет гарантийный период более 10 лет
  • согласно ГОСТ7399 – 97, провод не должен иметь видимых повреждений, и выдерживать натяжение до 9,8Н (1кгс). Все испытания проводят без внешней оболочки
  • изготовление проводов ШВВП должно гарантировать температурную защиту шнура. Чтобы этого добиться, нужно шнур на 90ч поместить в камеру с температурой 80⁰С. Через два часа после того, как он остынет, проводится осмотр на предмет внешних повреждений
  • номинальные температуры для провода от -25⁰С до +40⁰С. Критической температурой для жилы является +70⁰С.

Из электрических характеристик шнура ШВВП стоит выделить:

  • для любого провода наиболее важной характеристикой можно назвать сопротивление провода. По документу ГОСТ7399 – 97 уровень сопротивления провода сечением 0,5 мм2 при температуре 70⁰С должен равняться более 0,012 МОм. А для шнура, имеющего сечение 0,75 мм2, этот параметр равняется 0,01 Мом
  • еще один важный показатель – это сопротивление изоляции провода. Этот параметр измеряют по отношению одной жилы к земле и между двумя жилами.

Маркировка шнуров ШВВП

Еще одним довольно важным параметром, к которому стоит присмотреться при выборе, это правильная маркировка бухт и самого кабеля. Эта информация наносится согласно ГОСТ7399 – 97 и обязательно должна включать обозначение данного стандарта.
На шнуре обязательно должен присутствовать товарный знак завода-изготовителя, его маркоразмер и год изготовления.
На оболочке шнура ШВВП надписи должны быть нанесены через каждые 500 – 550 мм. Не наносятся надписи исключительно в случае согласования с клиентом, если шнур планируется использовать для армирования.
На каждой бухте должен быть соответствующий ярлык, на который нанесено условное обозначение шнура, его общая длина или длина кусков из которых составлена бухта, вес бухты, а также название завода-изготовителя и дата производства.
В том случае, если провод изготавливается для розничных продаж, то вся указанная выше информация должна быть указана на прикрепленной этикетке.

Провод ШВВП, применение

Стоит отметить, что ШВВП не совсем правильно называть проводом, это скорее шнур. По этой причине применять его для монтажа проводки также неправильно. Шнур ШВВП должен использоваться для подключения электрических машин и бытовых приборов в сетях переменного тока с напряжением 380 В. Вследствие наличия двойной изоляции этот шнур часто используют как в быту, так и в офисах. В зависимости от сечения токоведущих жил к ШВВП можно подключить розетки и выключатели.
Провод ШВВП 2×0.75 способен выдержать 750 В. Значит его можно подключать к среднемощным электрическим приборам. Кроме этого, он может быть использован для создания временной электрической проводки.
Провод ШВВП 3×1.5 идеален для монтажа однофазной проводки с устройством заземления и подключения оборудования средней мощности. Можно применять в офисах, складах, а также подсобных помещениях.
