В настоящее время невозможно свою жизнь представить себе без света, ведь отсутствие электричества и работа при свечах и примусах уже давно ушло в далекое прошлое. Сегодня люди имеют такое замечательное удобство, как освещение в домах и на улицах. От появления первой лампы и до современности прошло немного более ста лет. И за этот, казалось бы, достаточно небольшой промежуток времени, первая лампа настолько эволюционировала, что в настоящее время люди имеют огромное количество разновидностей ламп, отличающихся своими размерами, теплотой света, яркостью, а также многими другими характеристиками.

Одним из разновидностей ламп являются галогенные лампы, которые представляют собой лампы накаливания, в колбу которых закачен буферный газ – пары галогенов (брома или йода). В самых первых лампах накаливания в качестве источника света использовалось тело накаливания, откуда, собственно, и происходит само название лампы. В качестве тела накаливания изначально использовалась спираль, изготовленная из тугоплавкого металла, которым служил вольфрам, или же угольная нить. При этом, стоит сказать, что, если данная спираль будет контактировать с воздухом, то она быстро окислится и лампа придет в непригодность, поэтому, чтобы избежать этого, спираль помещалась в специальную колбу. В самых первых лампах накаливания использовались вакуумированные колбы. Однако, срок службы таких ламп был очень коротким. Поэтому, ученые трудились над тем, чтобы его продлить. Работа по продлению срока службы ламп велась в двух направлениях:

  • изменение атмосферы (наполнения) лампы;
  • улучшение характеристик нити накаливания.

И в 1915 году была рождена идея о том, чтобы в колбу закачать инертный газ, а еще через 34 года, в 1949 году, конструкторами немецкой фирмы OSRAM было предложено заполнить колбу галогенами. Эта идея оставалась нереализованной еще на протяжении семи лет. И только в 1956 году галогенная лампа была запатентована американской корпорацией General Electric, а свое широкое распространение галогенные лампы получили лишь только в 80-х годах ХХ века.

Типы галогенных ламп

Абсолютно все галогенные лампы, существующие на сегодняшний день, можно условно разделить на два типа. К первому типу относятся лампы низкого напряжения или их еще называют низковольтные (до 24 В), а второй тип объединяет галогенные ламп сетевого напряжения (220 В). Однако, на этом классификация галогенных ламп не заканчивается. Они также различаются по своей конструкции и своему предназначению. Выделяют всего четыре основных вида галогенных ламп:

Линейные галогенные лампы.

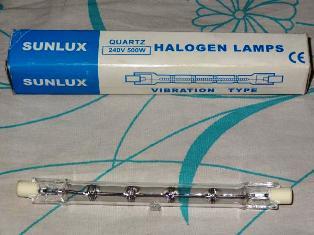

Линейная галогенная лампа

Этот вид является самым старым. Подобные галогенные лампы появились еще в 60-х годах прошлого века. Данные лампы представляют собой кварцевую трубку, имеющую выводы с обеих сторон. Внутри лампы присутствует специальная проволока, которая обеспечивает устойчивость и неподвижность нити накаливания лампы. Данные лампы характеризуются своим достаточно малым размером. Мощность галогенных ламп варьируется в пределах  1- 20 кВт. Таким образом можно отметить, что, не смотря на свои малые размеры, галогенные лампы являются достаточно мощным источником искусственного света. Так как лампы достаточно яркие и потребляют большую мощность, то они не предназначены для использования в закрытых помещениях. Данные лампы применяются для прожекторного освещения. Но сегодня существует и модернизированный тип линейных галогенных ламп – лампы заливающего света. Они применяются как для наружного, так и для внутреннего освещения. Основным отличием таких ламп является повышенная ударопрочность. Стоит сказать, что все лампы данного вида имеют стандартную длину, которая составляет 78 мм и 118 мм. Размещаются линейные галогенные лампы обязательно в горизонтальном положении. Современные линейные галогенные лампы выпускаются двухцокольными, который размещается с двух сторон лампы.


Галогенные лампы с внешней колбой

Галогенная лампа с внешней колбой

Эти галогенные лампы относятся к лампам сетевого напряжения. Их основное предназначение заключается в прямой замене обычных ламп накаливания. Лампы данного вида имеют стандартный цоколь – Е14 и Е27 (цоколь Эдисона), что позволяет лампы размещать в абсолютно обычных светильниках. Внутри таких ламп расположена миниатюрная или линейная галогенная лампа на напряжения 220В. Такая конструкция позволяет защитить внутреннюю кварцевую колбу галогенной лампы от нежелательного загрязнения, а также от случайных прикосновений. По своей форме и виду данный тип галогенных ламп чем-то напоминает обычные лампы накаливания. Лампы данного типа также могут отличаться как по своей форме, так и по виду колб. Так, колбы галогенных ламп с внешней колбой могут быть прозрачными, молочными или матированными. Также существуют и лампы со специальным стеклом, которое способно поглощать ультрафиолетовое излучение. В отличие от обычных ламп накаливания, для данного типа ламп характерны свет с более высокой цветовой температурой (2900 – 3000К) и цветопередача более высокого качества. Большая часть ламп данного типа имеют очень компактное исполнение, что позволяет их достаточно удобно использовать в миниатюрных светильниках. Также в настоящее время производятся декоративные галогенные лампы сетевого напряжения, которые вполне могут заменить декоративные лампы накаливания. Подключение данного типа ламп к питающей сети осуществляются без трансформатора. Стоит отметить, что данные лампы являются очень чувствительными к параметрам питающего напряжения, в связи с чем, чтобы продлить срок службы ламп, их подключение необходимо производить через специальное устройство – блок защиты галогенных ламп, посредством которого ток в момент пуска подается на лампу плавно, тем самым также защищая лампы при отклонении напряжения.


Галогенные лампы с отражателем (галогенные лампы направленного света).

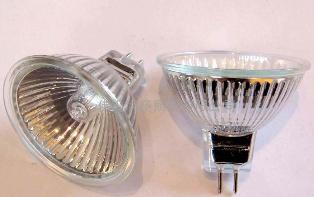

Галогенная лампа с отражателем

Данный тип ламп имеет стандартный типоразмер – MR8, MR11, MR16. Однако, наиболее популярный является последний с диаметром колбы 50 мм. Для ламп данного типа характерен различный угол излучения. Конструкция данных ламп представляет собой миниатюрную колбу со специальным отражателем (рефлектором), посредством которого осуществляется перераспределение светового потока лампы в пространстве. Сама галогенная лампа расположена по центру отражателя. Отражатели бывают абсолютно разные, однако, наиболее популярными из них всех являются алюминиевые отражатели.  Стоит отметить, что галогенные лампы являются разновидностью ламп накаливания, в связи с чем они при  их работе происходит выделение достаточно большого количества тепла. Алюминиевый отражатель направляет выделяющееся тепло вперед. Бывают случаи, когда применение таких ламп недопустимо. В связи с этим, существуют галогенные лампы с интерференционным отражателем, посредством которого происходит отведение тепла назад. Также в настоящее время существуют лампы с покрытием, отражающим ИК-излучение. Такая разновидность галогенных ламп с отражателем признана наиболее экономичной. Это связано с тем, что специальное покрытие колбы данной лампы не пропускает инфракрасное излучение тела накала, а отражает его назад в спираль, что приводит к увеличению температуры спирали и снижению тепловой потери. В результате этого вдвое снижается потребление электроэнергии в сравнении с обычными галогенными лампами, а также увеличивается срок службы лампы. Как правило, область применения данного типа галогенных ламп – это организация точечного направленного освещения. Такие лампы обычно встраиваются в подвесные потолки, и использовать не только в качестве подсветки, но и как основное освещение. Единственное условием для подобного использования данного типа ламп является правильный расчет количества ламп.


Капсульные или пальчиковые галогенные лампы.

Капсульная галогенная лампа

Данные лампы характеризуются своим миниатюрным размером. Их конструкция имеет вид небольшой капсулы с выводами. В данном типе ламп бывает как поперечное, так и продольное тело накала. Данные лампы предназначены для использования в открытых светильниках, в которых отсутствует защитное стекло. Капсульные лампы выпускаются со следующими цоколями: G4, G5,3, GY6,35, а также G9. Последний цоколь используется в капсульных лампах сетевого напряжения. Кроме того, лампы с цоколем G9 применяются для организации декоративной подсветки, а также в светильниках для общего освещения, однако, в последний случай является достаточно редким явлением.

Стоит отметить, что перечисленные четыре вида галогенных ламп являются основными. Однако, производители не останавливаются на них и каждый год на рынке появляются все новые и новые виды.

Подключение галогенных ламп

Галогенные лампы малого напряжения подключаются посредством специальных источников питания на 6В, 12В, 24В.

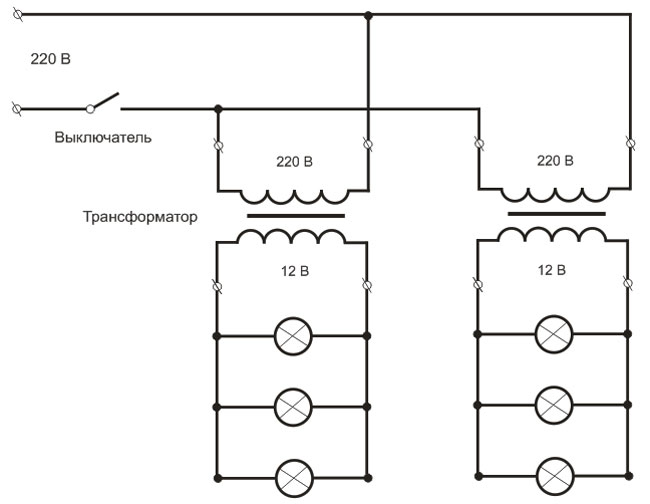

Галогенная лампа. Схема подключения

Электрическая схема подключения галогенных ламп

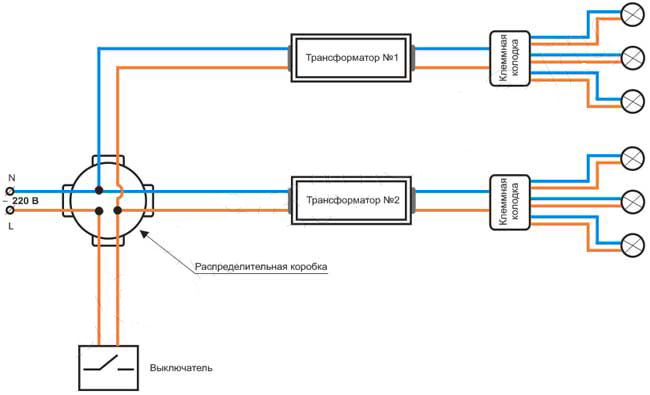

Подключение галогенных светильников через трансформатор

Подключение галогенных светильников через трансформатор

Таким образом, в настоящее время существует несколько разновидностей галогенных ламп, которые имеют разную форму, отличаются своей мощностью, а также областью применения. Как было рассказано выше, лампы могут применяться как в качестве основного освещения, так и в качестве декоративного. Кроме того, они часто используются для точечного освещения в дома, могут применяться в автомобилях и т.д. Поэтому, однозначного ответа на вопрос «какие галогенные лампы лучше?» нет. Поскольку все зависит, так сказать, от цели использования галогенных ламп, от условий их использования, от финансовых возможностей потребителя, а также от производителя.
